Planos de emplazamiento para agilizar la solicitud de permisos de construcción

Emprender un proyecto de construcción —ya sea una vivienda nueva, una ampliación o incluso la instalación de cobertizos de almacenamiento o fosas sépticas— implica inevitablemente sortear el proceso de obtención de permisos. Un componente esencial de casi todas las solicitudes de permiso de construcción es el plano de emplazamiento. Esta guía completa te explicará cómo crear un plano de emplazamiento para la aprobación del permiso, abarcando lo que hace falta, el proceso paso a paso y por qué un plano de emplazamiento preciso es innegociable para que el departamento de construcción o el departamento de urbanismo revise tu solicitud.

¿Qué es exactamente un plano de emplazamiento?

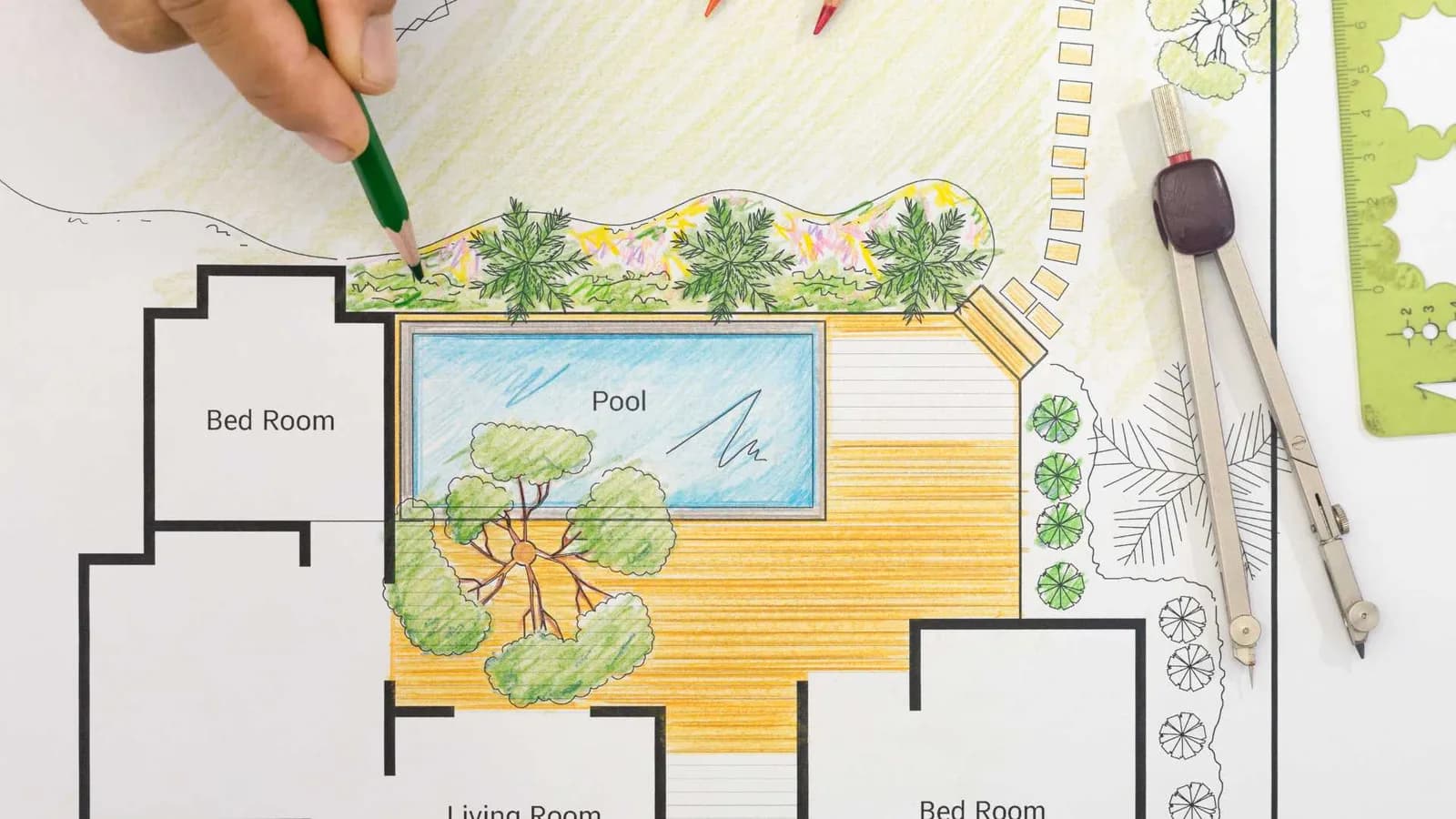

El plano de emplazamiento, a menudo llamado plano de parcela, es un dibujo detallado que representa una vista a vista de pájaro de la propiedad. Comunica visualmente las condiciones existentes y el trabajo previsto. A diferencia de los planos arquitectónicos, centrados en el edificio en sí, un plano de emplazamiento profesional muestra la huella de las construcciones dentro del contexto de todo el terreno, incluidos los linderos, la jardinería, los servicios públicos y la topografía. Es una herramienta fundamental que los funcionarios del gobierno local utilizan para asegurarse de que tu proyecto cumpla con las restricciones de zonificación y los códigos de construcción.

Por qué un plano de emplazamiento preciso es esencial para tu proyecto

Presentar un plano de emplazamiento preciso es fundamental para obtener los permisos necesarios. He aquí por qué:

1. Verificación: las autoridades locales usan el plano de emplazamiento para comprobar que la construcción o modificación propuesta cumple con la normativa local, incluidos los retiros obligatorios, las restricciones de altura y los límites de ocupación del terreno.
2. Rapidez en la aprobación del permiso: un plano de emplazamiento completo con toda la información requerida agiliza el proceso de revisión y reduce considerablemente las demoras en la obtención del permiso. Los planos incompletos o inexactos son un motivo habitual de rechazo.
3. Comunicación clara: ofrece una representación visual nítida del alcance del proyecto para el departamento de permisos, los vecinos y los contratistas, reduciendo los malentendidos sobre el trabajo previsto.
4. Evitar errores costosos: un plano preciso ayuda a detectar problemas potenciales a tiempo, como conflictos con líneas de servicios, invasiones de propiedades colindantes o dificultades relacionadas con pendientes pronunciadas o franjas de protección de arroyos, lo que ahorra tiempo y dinero más adelante.

Elementos clave de un plano de emplazamiento completo: la información requerida

Aunque los requisitos concretos de los planos de emplazamiento varían según la jurisdicción (consulta siempre con tu autoridad local, como el Departamento de Urbanismo de la ciudad o el condado), la mayoría de los planos completos deben incluir la siguiente información esencial:

• Linderos y dimensiones de la propiedad: muestra con claridad los límites de la parcela, sus dimensiones y su superficie total. Esta información suele figurar en tu informe de titularidad o en la escritura.
• Estructuras existentes: indica la ubicación, el tamaño y la huella de todas las estructuras existentes en la propiedad (casa, garaje, cobertizos, etc.).
• Trabajo previsto: detalla la ubicación, las dimensiones y la huella de la nueva estructura o ampliación. Esto incluye cualquier nueva superficie impermeable, como accesos para vehículos o patios.
• Distancias de retiro: muestra la distancia desde las estructuras propuestas y existentes hasta los linderos (frente, fondo y laterales). Es fundamental comprender los requisitos de distancia de retiro.
• Flecha de norte: una flecha de norte estándar es imprescindible para la orientación.
• Escala gráfica: incluye una escala gráfica (por ejemplo, 1″ = 20′) para ayudar a los revisores a entender los tamaños y distancias relativos.
• Nombre de la calle y acceso: rotula el nombre de la calle o calles adyacentes y muestra los accesos para vehículos, incluido el ancho del acceso y cualquier acera pública.
• Servicios públicos: marca la ubicación de las líneas de servicios existentes y previstas (agua, alcantarillado, gas, electricidad), incluidas las líneas principales. Muestra los sistemas sépticos en propiedades sin alcantarillado público, incluidas las fosas sépticas y el campo de drenaje.
• Servidumbres: indica cualquier servidumbre conocida sobre la propiedad.

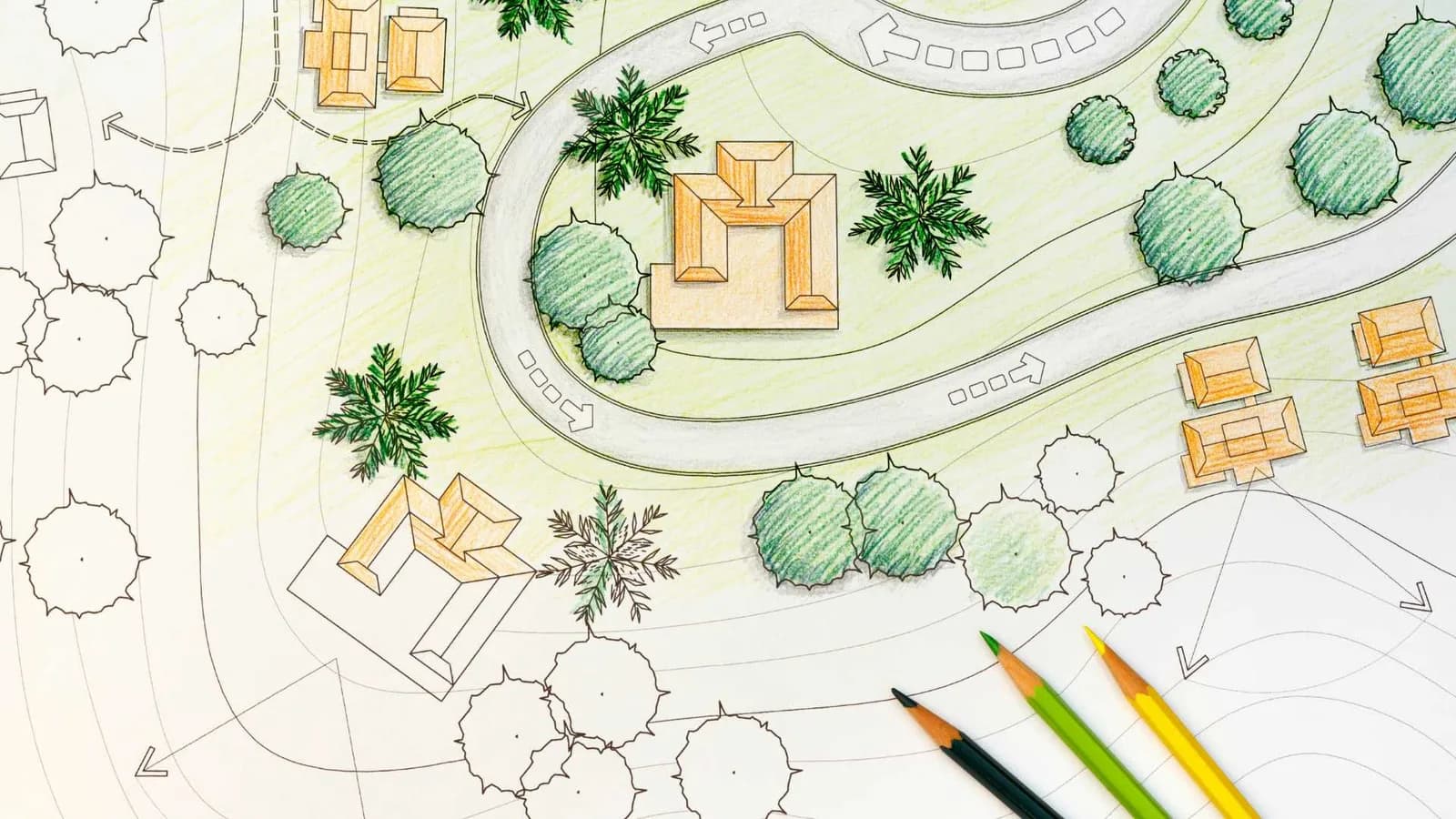

• Topografía y elementos naturales: en terrenos más complejos, muestra las curvas de nivel que representan las cotas del terreno, destacando especialmente los cambios de elevación importantes o las pendientes pronunciadas. Incluye los árboles existentes, señalando en su caso el tamaño del árbol si es relevante, y elementos como pozos o franjas de protección de arroyos.
• Alteración del terreno: delimita la zona donde se removerá el terreno durante la construcción.
• Plano de referencia: a veces necesario en propiedades grandes, un pequeño plano de referencia muestra la ubicación del área detallada dentro de la parcela mayor.
• Datos de contacto: incluye el nombre y la dirección del propietario, los datos del propietario, así como los datos de quien elabora el plano.

Cómo crear tu plano de emplazamiento: opciones por cuenta propia frente a profesionales

Tienes varias opciones para crear tu plano de emplazamiento:

1. Por cuenta propia (hazlo tú mismo):

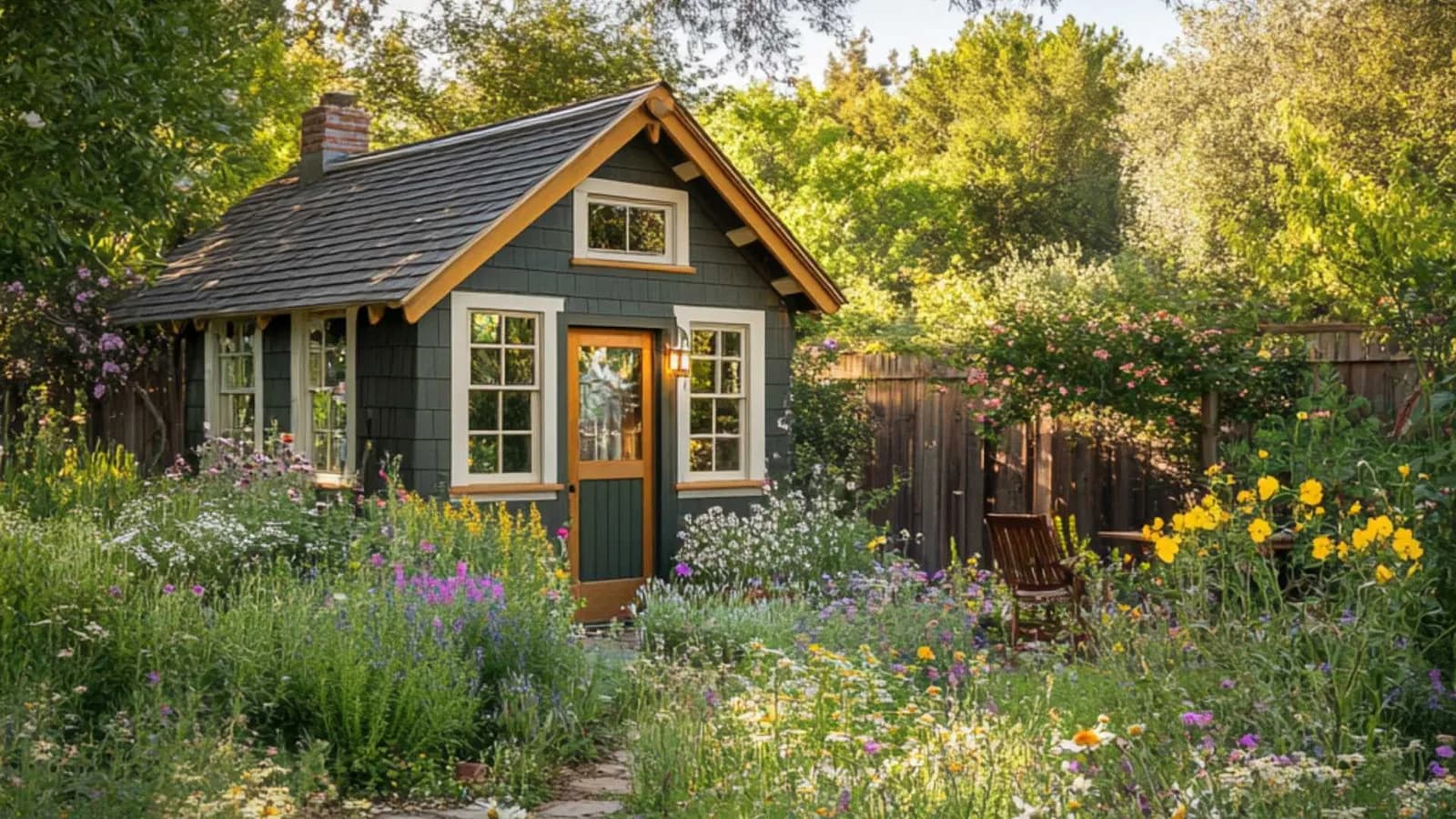

• Cuándo: adecuado para necesidades sencillas de planos de emplazamiento, como cobertizos de almacenamiento, donde los requisitos del gobierno local son menos estrictos.

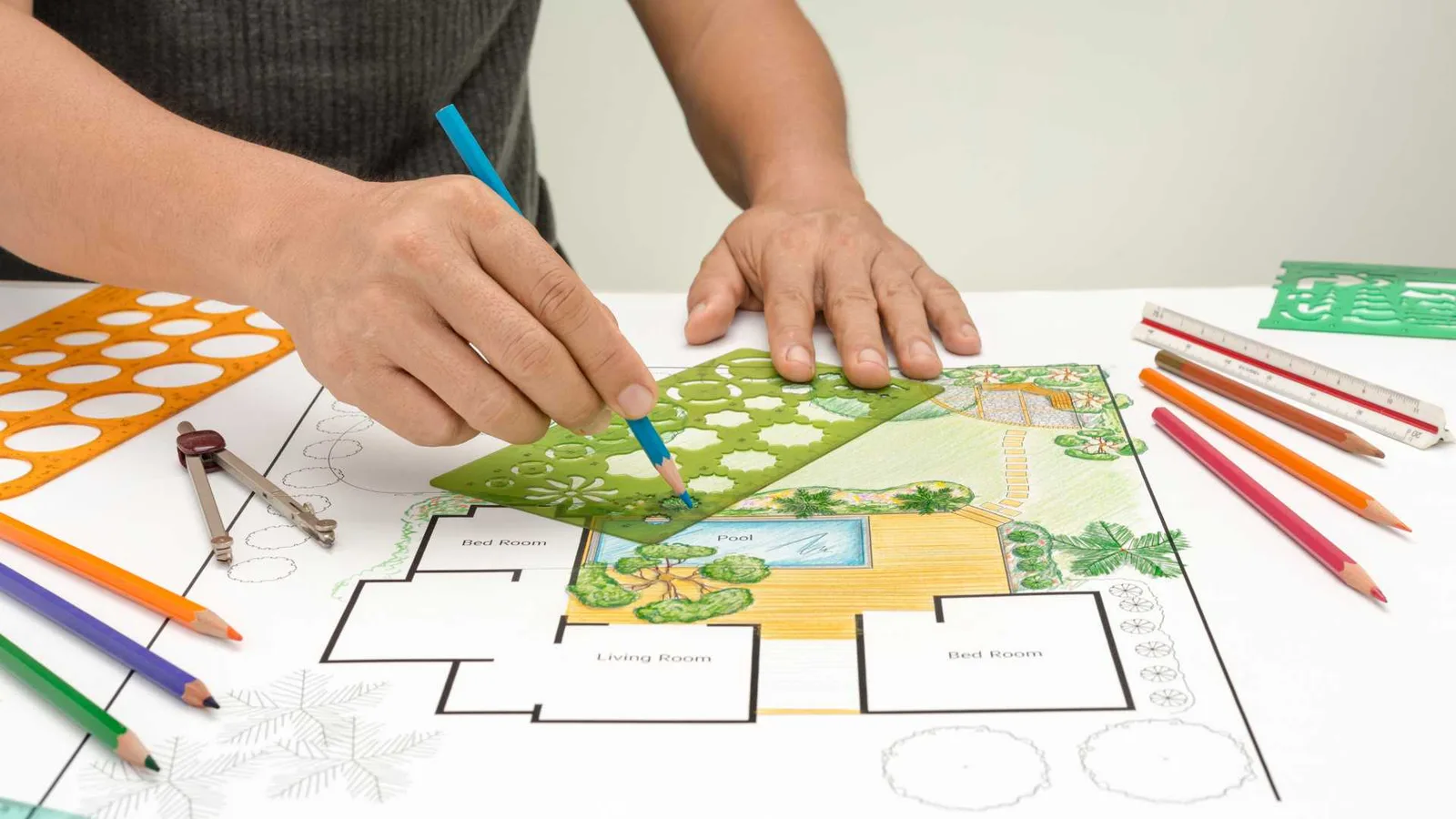

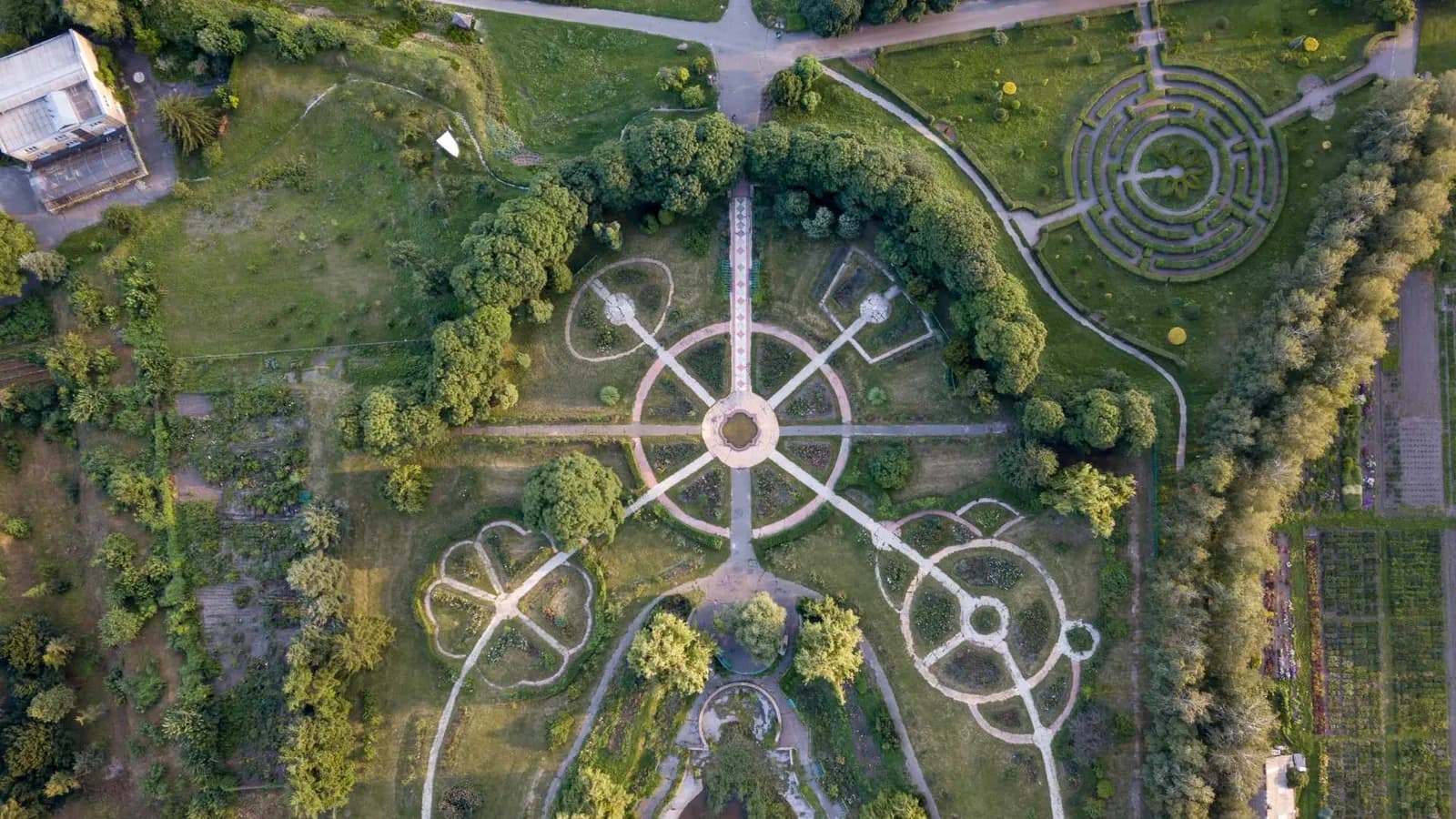

• Cómo: a menudo puedes dibujar el plano con papel cuadriculado y mediciones precisas tomadas en el sitio. Asegúrate de contar con las herramientas de medición adecuadas. Usa fuentes como tu informe de titularidad, la escritura, una solicitud de registros al condado o, a veces, una foto aérea (asegúrate de que esté a escala) para reunir la información necesaria sobre las dimensiones de la propiedad.
• Ventajas: económico.
• Desventajas: lleva mucho tiempo. Existe riesgo de imprecisión. Puede que no cumpla los requisitos de proyectos complejos o de determinadas jurisdicciones. A menudo se consideran planos de emplazamiento no certificados.

1. Uso de servicios de planos de emplazamiento en línea:

• Cuándo: es una solución intermedia, a menudo adecuada para planos de emplazamiento residenciales donde no se exige certificación profesional, pero se busca mayor precisión que la del dibujo a mano.
• Cómo: estos servicios utilizan datos GIS, imágenes de fotos aéreas y registros del condado para crear planos de emplazamiento detallados. Tú proporcionas tu dirección y especificas tus necesidades concretas. Muchos ofrecen entrega rápida y opciones de paquete de plano de emplazamiento. Busca servicios que ofrezcan un presupuesto gratuito o un presupuesto personalizado.
• Ventajas: más rápido que un levantamiento completo, más preciso que hacerlo por cuenta propia y relativamente asequible.
• Desventajas: la precisión depende de los datos disponibles; puede que no cumpla los tipos de permiso o los requisitos de la ubicación. Planos de emplazamiento no certificados.

1. Contratar a un agrimensor profesional:

• Cuándo: suele ser obligatorio para obra nueva (edificio nuevo, casa nueva), grandes ampliaciones, proyectos con topografía compleja (cambios de elevación importantes), disputas de linderos o cuando lo exige la autoridad local. Imprescindible para establecer límites de propiedad legalmente defendibles.
• Cómo: un agrimensor con licencia realizará un levantamiento del terreno, tomando mediciones precisas en tu propiedad para crear planos de emplazamiento de gran exactitud.
• Ventajas: el mayor nivel de precisión, cumple requisitos estrictos y es legalmente sólido. Proporciona planos de emplazamiento profesionales.
• Desventajas: es la opción más cara y lleva más tiempo.

Cómo afrontar el proceso de solicitud de permisos

Una vez que tu plano de emplazamiento detallado esté listo, se convierte en una parte central de tus solicitudes de permiso de construcción.

1. Fase previa a la solicitud (opcional, pero recomendada): plantéate una reunión de anteproyecto con el departamento de urbanismo o el departamento de construcción para exponer tu proyecto y aclarar de antemano los requisitos del plano de emplazamiento. Siempre es buena idea.
2. Presentación: entrega tu paquete de solicitud completo, incluidos el plano de emplazamiento, los planos arquitectónicos y demás información requerida, a los funcionarios correspondientes.
3. Revisión: el personal del gobierno local (departamento de permisos, junta de urbanismo) examinará tu solicitud para comprobar el cumplimiento de los códigos de zonificación y construcción y de otras normativas necesarias.
4. Aprobación/revisiones: recibirás tu permiso si todo está en orden. Si se detectan problemas, es posible que debas modificar tus planos y volver a presentarlos.

Una nota sobre ubicaciones concretas: los requisitos pueden variar considerablemente. Consulta siempre directamente con la autoridad local. Revisa su sitio web en busca de listas de verificación, ejemplos de planos de emplazamiento e información de contacto. Busca recursos relacionados con la Revisión de Planos de Emplazamiento de tu ciudad o estado en particular.

Consejos para tener éxito

• Empieza pronto: no esperes al último momento para preparar tu plano de emplazamiento. Todo el proceso lleva tiempo.
• Consulta PRIMERO los requisitos locales: esta es la información más importante: ¿qué exige concretamente tu departamento de construcción?
• Verifica la información: comprueba dos veces todas las mediciones y los datos obtenidos de escrituras o informes de titularidad. La información precisa es clave.
• Sé pulcro y claro: procura que el resultado sea legible, use símbolos estándar e incluya toda la información necesaria.
• Considera un paquete de plano de emplazamiento: algunos servicios agrupan los distintos tipos de planos que se necesitan para los permisos. A menudo puedes obtener un plano de emplazamiento el mismo día a través de servicios en línea, pero asegúrate de que cumpla tus necesidades concretas.
• Si necesitas un levantamiento profesional, pide varios presupuestos para entender los costos. Compara lo comparable: un levantamiento parcial para ubicar una cerca o un garaje es más económico que un levantamiento completo con topografía.

Crear un plano de emplazamiento para un permiso puede parecer abrumador, pero comprender su propósito y sus requisitos es el primer paso hacia un proyecto de construcción exitoso. Ya sea que lo dibujes en papel cuadriculado, uses un servicio en línea o contrates a un agrimensor con licencia, garantizar que un plano de emplazamiento completo cumpla la normativa local es fundamental para superar el proceso de solicitud de permisos sin contratiempos. ¡Mucha suerte con tu proyecto!
